模切機齒條的形成及其特點

　　模切機齒條的形成及其特點

　　由前述漸開線的性質可知,當漸開線基圓半徑趨於無窮大時，漸開線則成為一條直線，此時漸開線齒輪即成為齒條，如圖7—7所示，所以，齒條是齒輪的一種特例。齒輪可以因齒數不同而齒廊的形狀也不同，但齒條卻很簡單，齒廓的形狀為一直線。

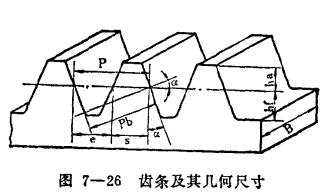

　　圖7—26所示為一齒條，在齒條的齒廊上，因齒頂圓、分度圓和齒根圓的半徑均為無窮大，故都成為互相平行的直線，分別稱為齒頂線、分度線（中線）和齒根線，其上各點的壓力角均（jun1）相等，齒條的壓力角稱為齒形角，以a表示,齒條的齒形角已標準化，我國通常采用a= 20°齒條的兩倆齒廓是由對稱的傾斜直線所組成，因此在平行於齒頂線的各條直線上都具有相同的周節和模數，即講，在平行於齒頂線的某一直線上，其齒厚s等於齒間寬e

　　這條直線即為齒條的分度線(中線）。中線以上部分稱為齒頂高h，中線以下部分稱為齒根高辦h。
